Technologies

hydroforming

L’hydroforming ou hydroformage de tubes est un procédé de fabrication par formage à froid dans lequel un fluide sous pression forme un matériau ductile contre une matrice pour obtenir la forme souhaitée.

Domaines d'application

Il peut être appliqué à la fois aux feuilles et aux tubes. C’est un procédé qui permet d’obtenir des pièces ayant une forme précise et une grande résistance.

Spécialisation

Chez Atik Automotive, nous sommes spécialistes de l’utilisation de cette technique appliquée aux tubes. Nous disposons de machines pour obtenir des tubes de toute forme, souvent utilisés comme pièces structurelles et dans les systèmes d’échappement. Nous disposons également de machines permettant d’obtenir des soufflets ou des ondes dans les tubes, qui offrent une plus grande surface de refroidissement, ce qui confère à l’élément une certaine souplesse pour son montage.

Capacités

Presse hydraulique verticale. Conception et fabrication en interne

Caractéristiques

Matériaux des tubes : acier au carbone, acier à haute limite élastique, acier inoxydable…

  • Diamètre du tube (max./min.) : 100 / 25 mm
  • Pression interne du tube : 2.000 bar
  • Force de serrage de la presse : 1.000 t
  • Table porte-pièces : 2.000 x 1.300 mm
  • Ouverture maximale : 500 mm
  • Poids maximal de la filière supérieure : 15 t
  • Possibilité de poinçonnage dans cette opération
  • Système automatisé de déformation de petites pièces

Système automatisé de déformation de petites pièces

Caractéristiques

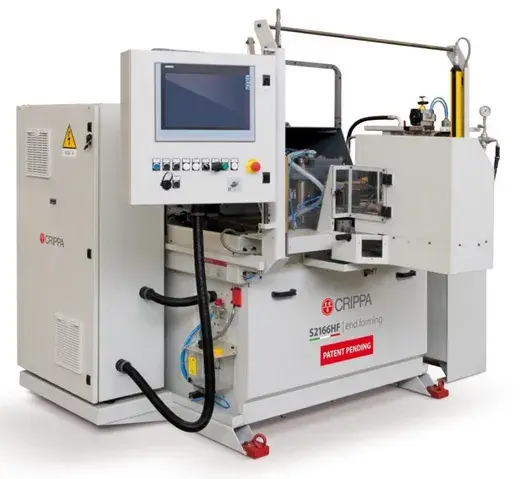

Composée d’une machine CRIPPA mod. S 2166 HF, d’un chargeur de matières premières et d’un système automatique de manutention et d’extraction du produit vers le convoyeur de sortie.

  • Matériaux des tubes : acier, acier inoxydable, aluminium…
  • Diamètre du tube (max./min.) : 40 / 5 mm
  • Pression interne du tube : 600 bar
  • Force de serrage de la pince : 20 t
  • Longueur maximale de déformation (ondes) : 150 mm
  • Ouverture des mâchoires : 250 mm
  • Nombre d’opérations : 6
